自動臥式聯體插件機FX-A系列說明書概述

2020-03-30 09:30:37深圳富興智能裝備有限公司

FX-A180系列設備是將不同種類的編帶元件（如電阻、二極管、臥式獨石電容等元件）通過分配站頭排料在獨特的W形料夾上,再轉送到雙鏈條料夾送到插件頭和跳線在電路板(PCB)上自動插入各種電子零件和跳線，并將插件不良的插件狀態顯示在顯示器及插件漏件檢測的專業產品，是一種高精度、高效能的自動化設備。

　　自動臥式聯體插件機FX-A180系列設備是將不同種類的編帶元件（如電阻、二極管、臥式獨石電容等元件）通過分配站頭排料在獨特的W形料夾上,再轉送到雙鏈條料夾送到插件頭和跳線在電路板(PCB)上自動插入各種電子零件和跳線，并將插件不良的插件狀態顯示在顯示器及插件漏件檢測的專業產品，是一種高精度、高效能的自動化設備。

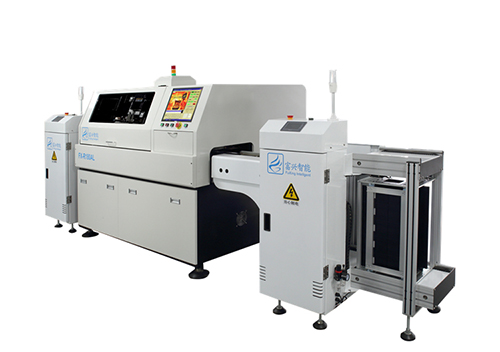

自動臥式聯體插件機

自動臥式聯體插件機FX-A參數

項目規格參數
理論速度 22000 點/小時
插入不良率小于 300PPM
插入方向平行 0 度，90 度，180 度，270 度
元件跨距雙孔距 5.0mm-20mm
基板尺寸最小 50mm*50mm，最大 350mm*280mm
基板厚度 0.79-2.36mm
元件種類 電容器、晶體管、二極管、電阻、熔斷絲等編帶封裝料。
元件引線剪腳長度 1.0-2.2mm(可調)
元件引線彎腳角度 5-35 度(可調)
料站數量 20 站（推薦使用站數），可選（20-100 站）
機器尺寸(長×寬×高) 主機尺寸 1700mm×1300mm×1600mm
料站尺寸(長×寬×高) 1300×900mm×1400mm(10 站)
主機器重量 1600KG
使用電源 220V，AC（單相）50/60Hz，2.0KVA;
系統保護 不間斷電源(UPS)選配，斷電后可運行 15 分鐘內
使用功率 1.5KW（節能型）
使用氣壓 0.6MPa以上

用氣量 0.25 立方/分鐘

自動臥式聯體插件機特色是：可以直接將筒狀跳線不經過再次編排而直接插入到PCB上，可以節約的跳線。在自行開發的軟件配合下，該機器集三種功能于一身：既能單獨插跳線，又能單獨插臥式電子元件，還能跳線和臥式元件混合插。一臺機器，只需要一人操作，能完成四十個人手動插件的產能。
