波峰焊簡介

　　1、定義

　　波峰焊設備是指將凝結的軟釬焊料，經電動泵噴流成設計的焊料波峰，使預先裝有元器件的印制板經過焊料波峰，完成元器件焊端或引腳與印制板焊盤之間機械與電氣銜接的軟釬焊一種焊接設備。

　　2、主要部件構成

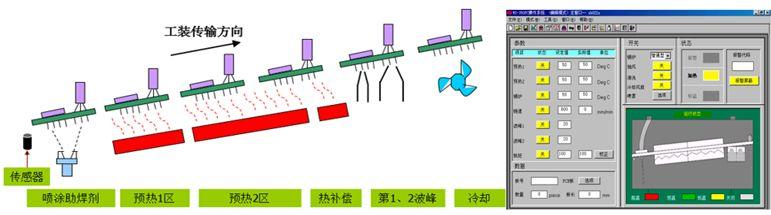

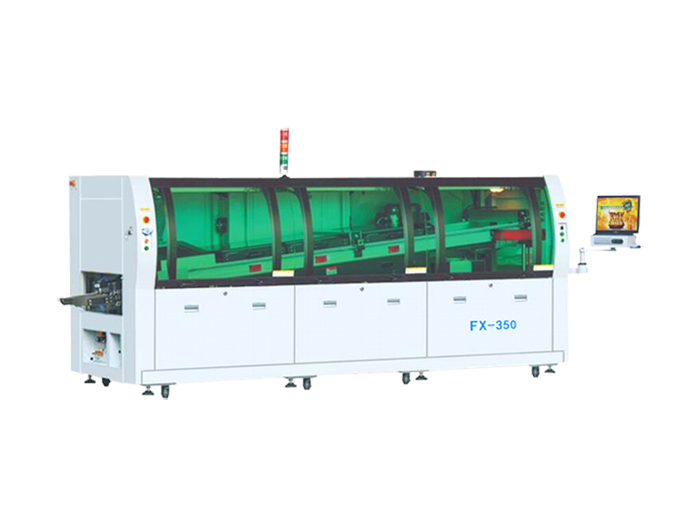

　　波峰焊機主要由傳送帶、加熱器、錫槽、泵、助焊噴霧安裝等組成。主要分為助焊劑添加區、預熱區、焊接區、冷卻區。

　　3、工作原理

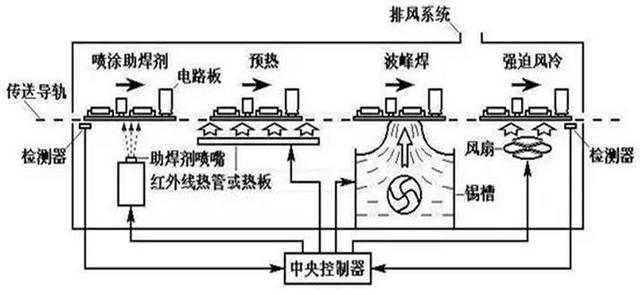

　　波峰焊是采用波峰焊機一次完成印制上全部焊點的焊接.主要構造是一個溫度能自動控制的熔錫缸,內裝有機械泵和具有特殊構造的噴嘴.機械泵能依據焊接要求,時斷時續地從噴嘴壓出液態錫波,當印制板由傳送機 以一定速度進入時,焊錫以波峰的方式不時地溢出至印制板面焊接.其運轉流程為:焊前準備→涂焊劑→預熱→波峰焊接→冷卻

　　4、有鉛與無鉛錫制程

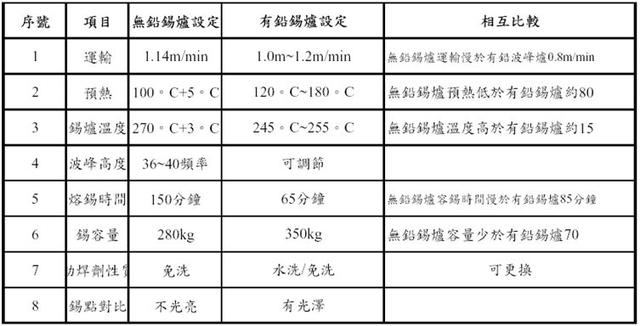

　　設定之參數如下

　　5、波峰方式

　　從銲料波峰外形的類型來看，這些安裝 大致可分紅兩類單向波峰式和雙向波峰式。

　　1）單向波峰式

　　從噴嘴波峰銲料從一個方向流出的構造，如今除空心波以外，其它單向波形在較新的機器上已不常見。

　　2）雙向波峰式

　　從噴嘴內出來的銲料抵達噴嘴頂部后，同時向前、后兩個方向活動。

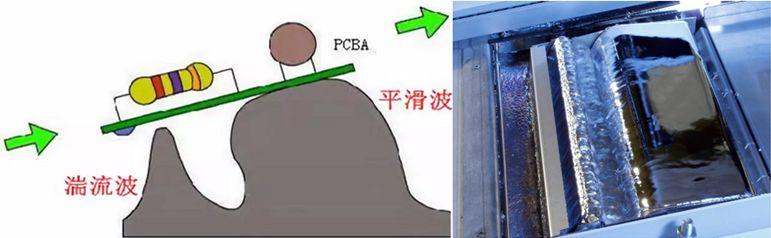

　　第一波峰（高波）是由狹窄的噴口噴出的波峰，流速快，對治具有影陰的焊接部位有較好的浸透性。高波向上的放射力能夠使焊劑氣體順利排出，減少了漏焊及垂直填充缺乏的缺陷。

　　第二波峰（平波）是一個“平滑”波，焊錫活動速度慢，能有效去除端子上的過多焊錫，使一切的焊接面潤濕良好，并能對第一波峰所形成的拉尖和橋接停止充沛的修正。
