電路板插件機如何電磁兼容設計

2020-04-16 09:55:30深圳富興智能裝備有限公司

我們都知道電路板插件機是高科技設備，內部電路機械復雜，難免有電磁干擾。如果不采取適當?shù)碾姶牌帘未胧?，插件機設備間的電磁干擾將會越來越嚴重，設備的性能將會下降，嚴重時會影響插件機插件精度與效率。

我們都知道電路板插件機是高科技設備，內部電路機械復雜，難免有電磁干擾。如果不采取適當?shù)碾姶牌帘未胧?，插件機設備間的電磁干擾將會越來越嚴重，設備的性能將會下降，嚴重時會影響插件機插件精度與效率。為了保證電路板插件機在復雜的電磁環境中能夠正常工作而不干擾，在設備開發的初始階段進行嚴格的電磁兼容性設計。

電磁兼容性設計的基本要求

電磁兼容性設計應與電路板插件機設備功能設計同時進行。電磁兼容設計的目的是使自動插件機設備在復雜的電磁環境中能夠正常工作。在電磁兼容設計中應滿足以下要求:首先應明確自動插件機設備滿足的電磁兼容指標，然后對干擾源采取針對性措施，最后通過測試插件機設備是否達到電磁兼容指標。

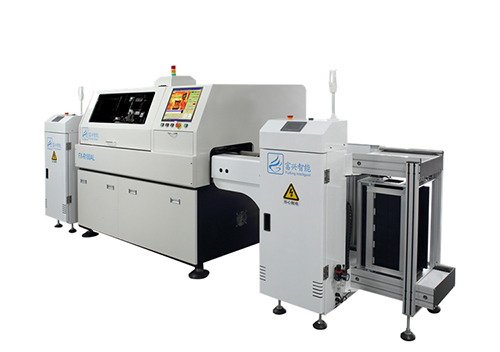

電路板插件機

自動插件機電磁兼容設計方法

電路板插件機設備內部裝有大量的電子零部件設備，包括配電設備、數據傳輸設備和傳感器設備等。各設備之間容易形成電磁干擾，從而影響插件質量。在設計電磁兼容時，應從三個要素(干擾源、耦合路徑和敏感設備)入手，采取各種有效措施抑制干擾源，消除或削弱干擾耦合，提高自動插件機設備的抗干擾能力。

如數字電流表、數字電壓表、轉換開關和斷路器安裝在前面板上，控制保護單元、互感器、接觸器等單元和部件安裝在底盤內。結構設計中采取的主要措施包括:儀表窗屏蔽；底盤間隙的屏蔽；每個單元的合理布局和屏蔽；電纜敷設和電力線過濾等。

電路板插件機的整體設備，并不是各個零部件湊在一起那么簡單，看起來不太合理的設計，背后往往有諸多因素影響，這就是高科技設備.
