電路板在整個盤PCB設計結束以后需要上SMT貼片流水線貼上元器件，每個SMT的加工工廠都會根據流水線的加工要求，規定電路板的最合適的尺寸規定，比如尺寸太小或者太大，流水線上固定電路板的工裝就沒法固定。那么問題來了，如果我們的電路板本身尺寸小于工廠給的尺寸規定時怎么辦？

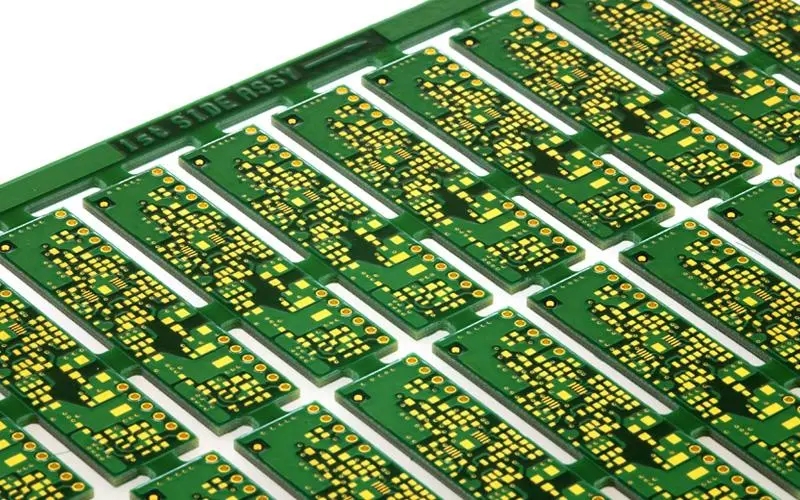

那就是需要我們把電路板拼板，把多個電路板拼成一整塊。拼板無論對于高速貼片機還是對于波峰焊都能顯著提高效率。

1、PCB拼板的外框(夾持邊)應采用閉環設計，確保PCB拼板固定在夾具上以后不會變形;

2、設置基準定位點時，通常在定位點的周圍留出比其大1.5 mm的無阻焊區;

3、PCB拼板寬度≤260mm(SIEMENS線)或≤300mm(FUJI線);如果需要自動點膠，PCB拼板寬度×長度≤125 mm×180 mm;(目前可以視工廠的制程能力來定)

4、小板之間的中心距控制在75 mm～145 mm之間;

5、PCB拼板外形盡量接近正方形，推薦采用2×2、3×3、……拼板;但不要拼成陰陽板;

6、拼板外框與內部小板、小板與小板之間的連接點附近不能有大的器件或伸出的器件，且元器件與PCB板的邊緣應留有大于0.5mm的空間，以保證切割刀具正常運行;

7、PCB拼板內的每塊小板至少要有三個定位孔，3≤孔徑≤6 mm，邊緣定位孔1mm內不允許布線或者貼片;

8、在拼板外框的四角開出四個定位孔，孔徑4mm±0.01mm;孔的強度要適中，保證在上下板過程中不會斷裂;孔徑及位置精度要高，孔壁光滑無毛刺;

9、大的元器件要留有定位柱或者定位孔,重點如I/O接口、麥克風、電池接口、微動開關、耳機接口、馬達等;

10、用于PCB的整板定位和用于細間距器件定位的基準符號，原則上間距小于0.65mm的QFP應在其對角位置設置;用于拼版PCB子板的定位基準符號應成對使用，布置于定位要素的對角處。
