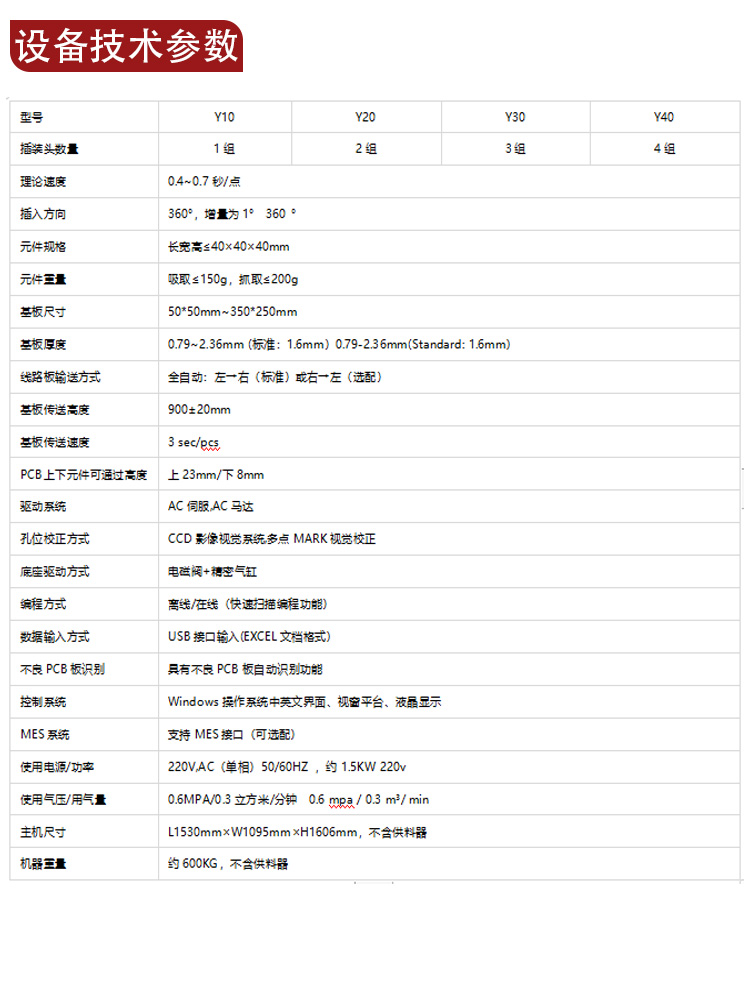

型號

Model

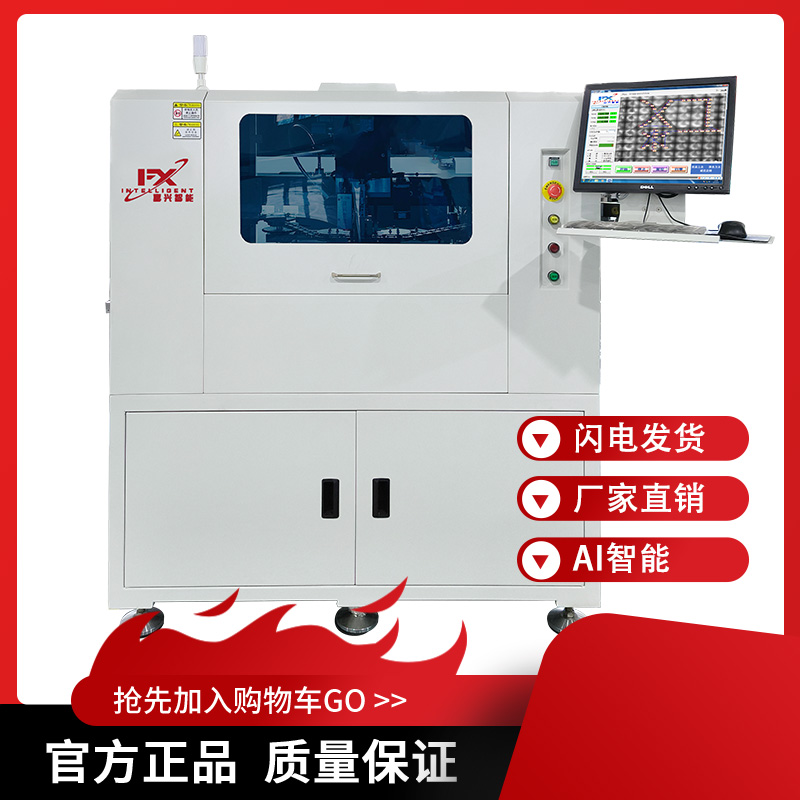

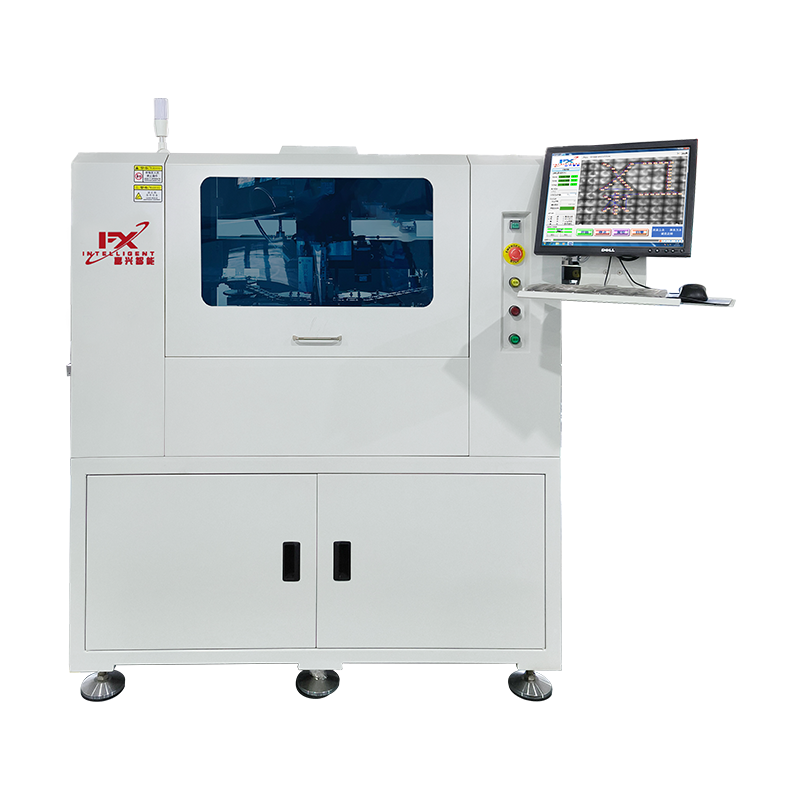

Y系列(異形插件機）

理論速度

Theoretical speed

0.4秒/點?0.4sec/pcs

插入方向

Insertion angle

360°增量為1°

360 °optional, in increments of 1 °

元件規格

Components specifications

長寬高≤40mm*40mm*40mm
Length width height ≦40*40*40mm

元件重量

Components weight

吸?。?/span>≤150g，抓?。骸?00g
Sucking≤150g,grasping≤200g

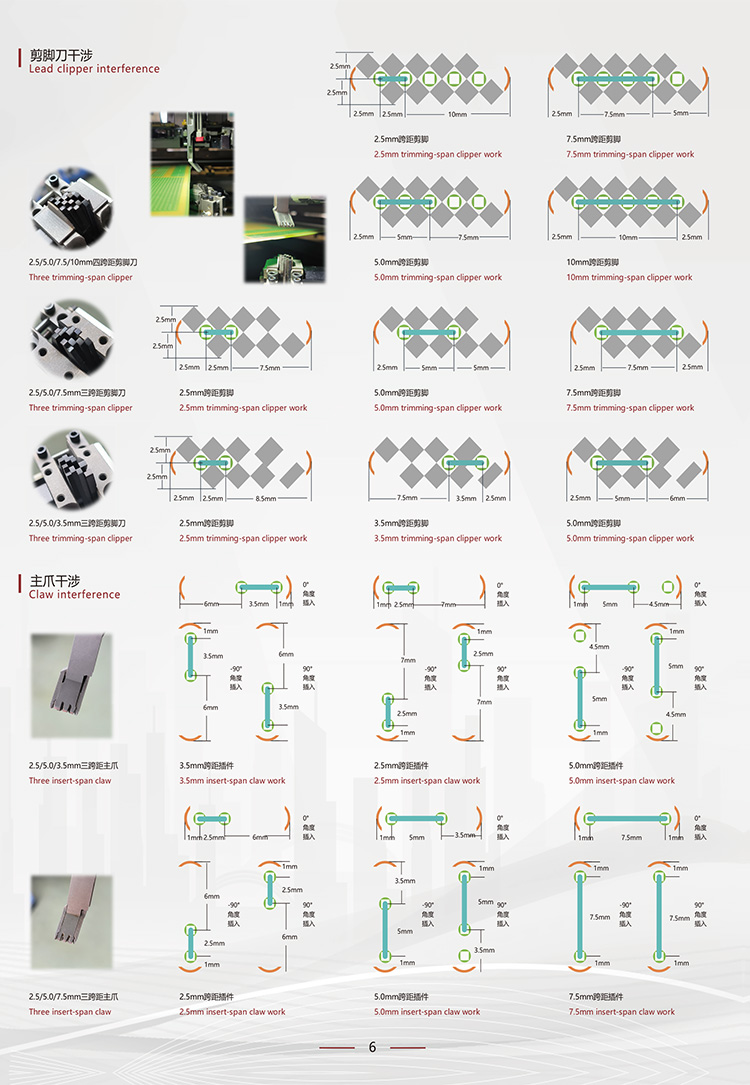

元件引線彎角角度

Component lead trimming length

5-45°(可調) adjustable

基板尺寸

Substrate size

最小50mm*50mm，最大350mm*250mm
min. 50mm*50mm, max. 350mm*250mm

基板厚度

Substrate thickness

0.79~2.36mm (標準：1.6mm）
0.79-2.36mm(Standard: 1.6mm)

線路板輸送方式

Circuit board transportation mode

全自動：左→右（標準）或右→左（選配）
Fully automatic: left right (standard) or right left (optional)

基板傳送高度

Substrate conveying height

900±20mm

基板傳送速度

Substrate transfer speed

3 sec/pcs

PCB上下元件可通過高度

Components pass through height on PCB

上23mm/下8mm
23mm above/8mm below

驅動系統

Driving system

AC伺服,AC馬達 ???AC servo, AC motors

孔位校正方式

Hole position offset method

CCD影像視覺系統,MARK點視覺校正
CCD image vision system, MARK point visual correction

底座驅動方式

Base drive mode

電磁閥+精密氣缸 ?

Imported solenoid valve+precision cylinder

編程方式

Programming method

離線/在線（快速掃描編程功能）
Offline/Online (Quick scan programming function)

數據輸入方式

Data input methods

USB接口輸入(EXCEL文檔格式)
USB input (EXCEL document-format)

不良PCB板識別

Identification of defective PCB board

具有不良PCB板自動識別功能 ??
Automatic recognition function for defective PCB boards

控制系統

Control system

Windows操作系統中英文界面、視窗平臺、液晶顯示
Windows operating system, Chinese&English interface, platform, LCD display

MES系統

MES system

支持MES接口（可選配）?

Supporting MES interface (optional)

使用電源/功率

Power requirement

220V,AC（單相）50/60HZ ，1.5KW
Single phase,approximately 1.5kw

使用氣壓/用氣量

Use air pressure/gas

0.6MPA/0.3立方米/分鐘 ?0.6 MPA / 0.3 m3/ min

主機尺寸

Main machine size

主機：L1809mm×W1509mm ×L1850mm（可定制）
Host: L1809mm×W1509mm L1850mm(customizable)

料站尺寸

Feeder station size

無分體料站 ?without split feeder station

機器重量

Machine weight

約1100KG ?Approximately 1100kg
