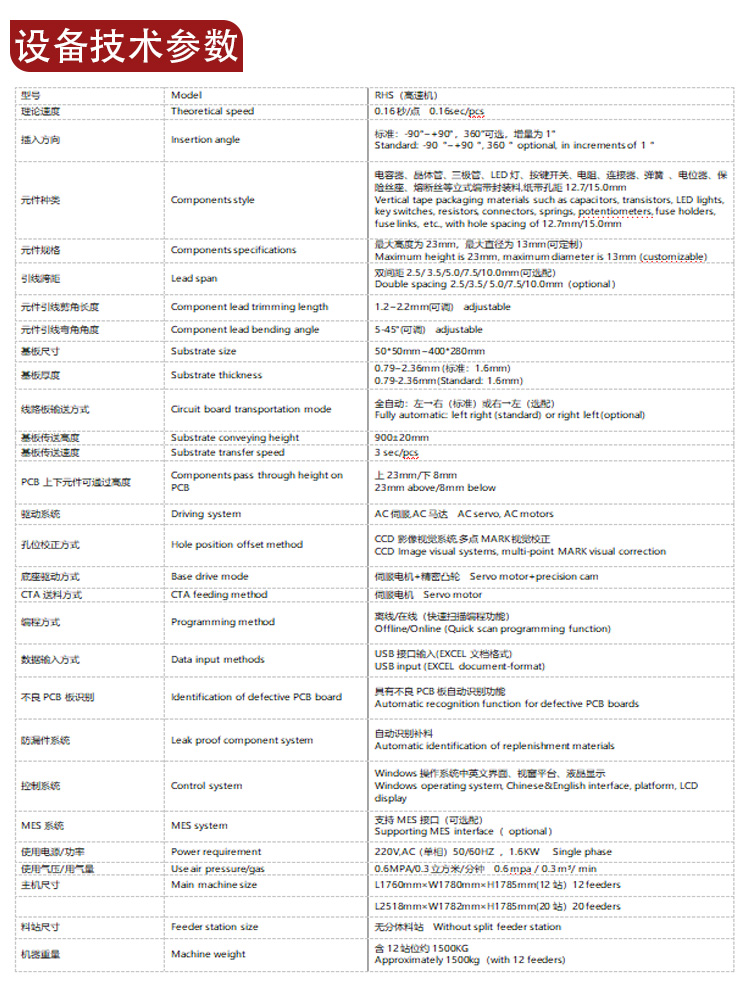

型號

Model

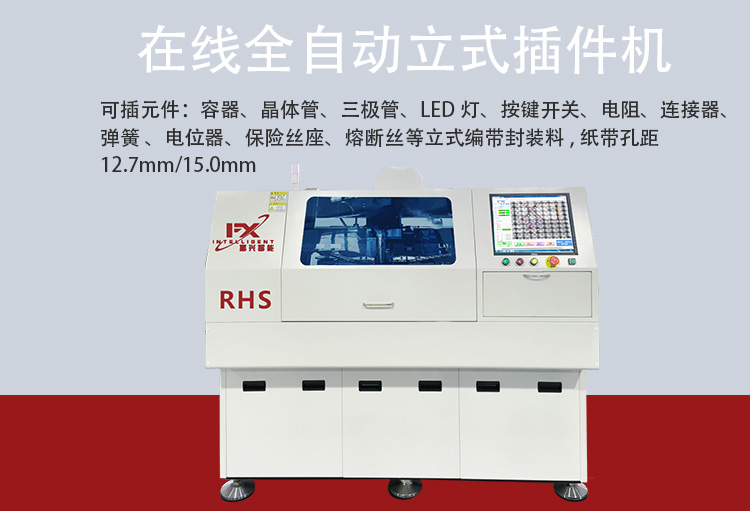

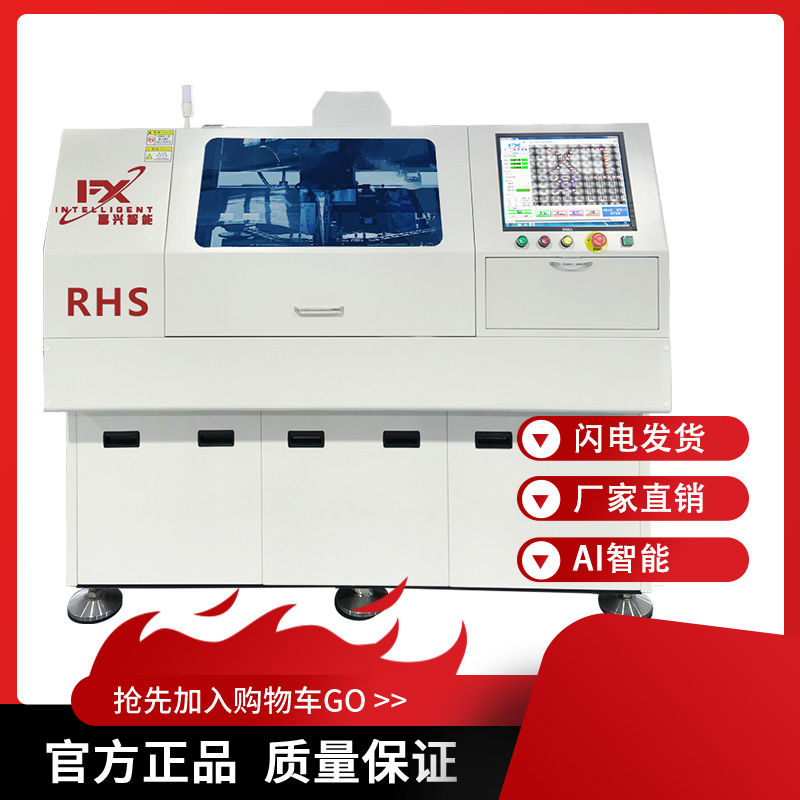

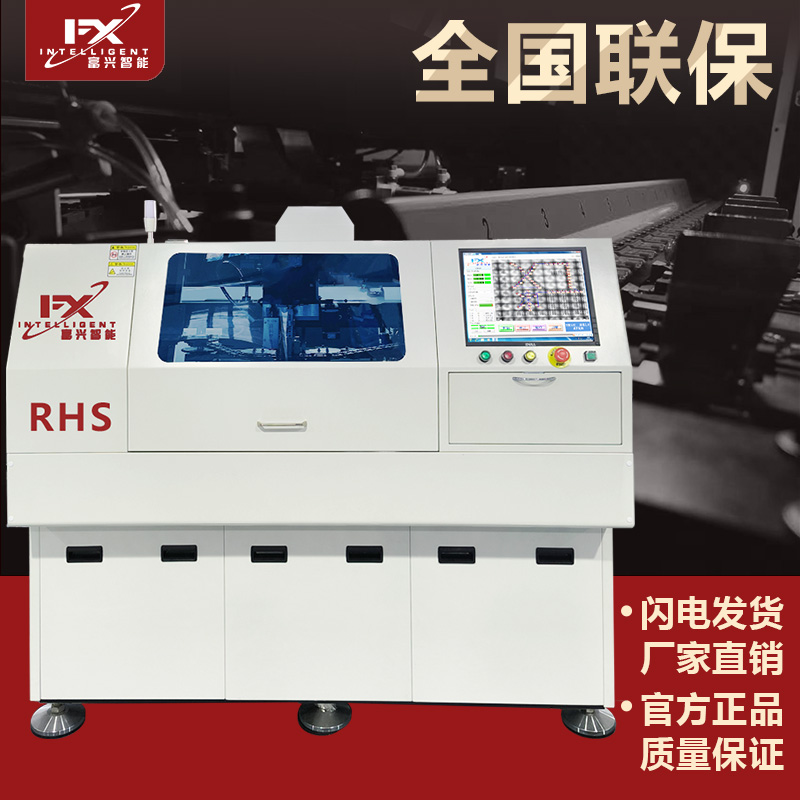

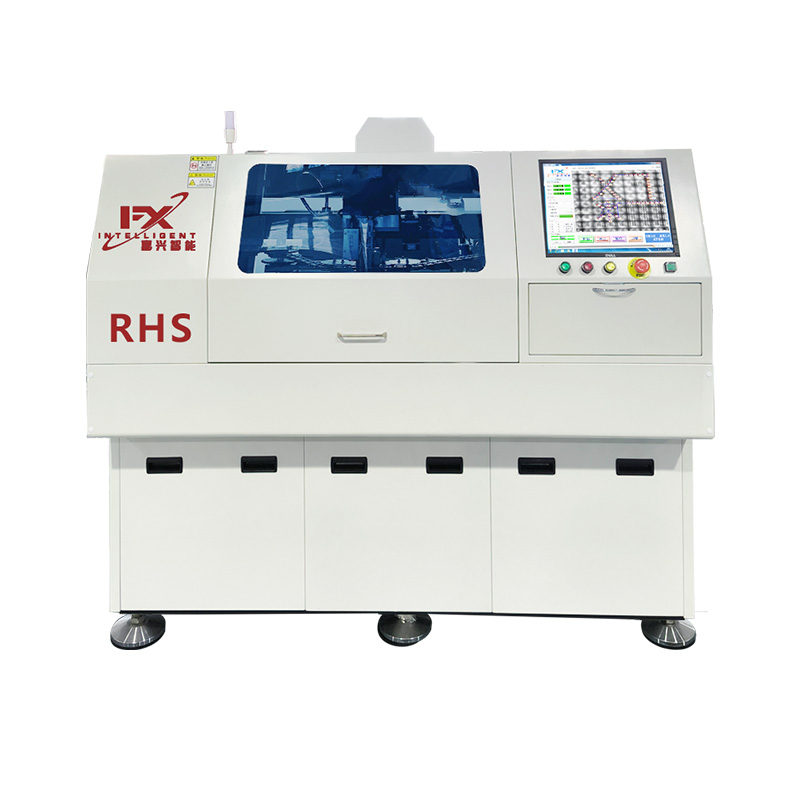

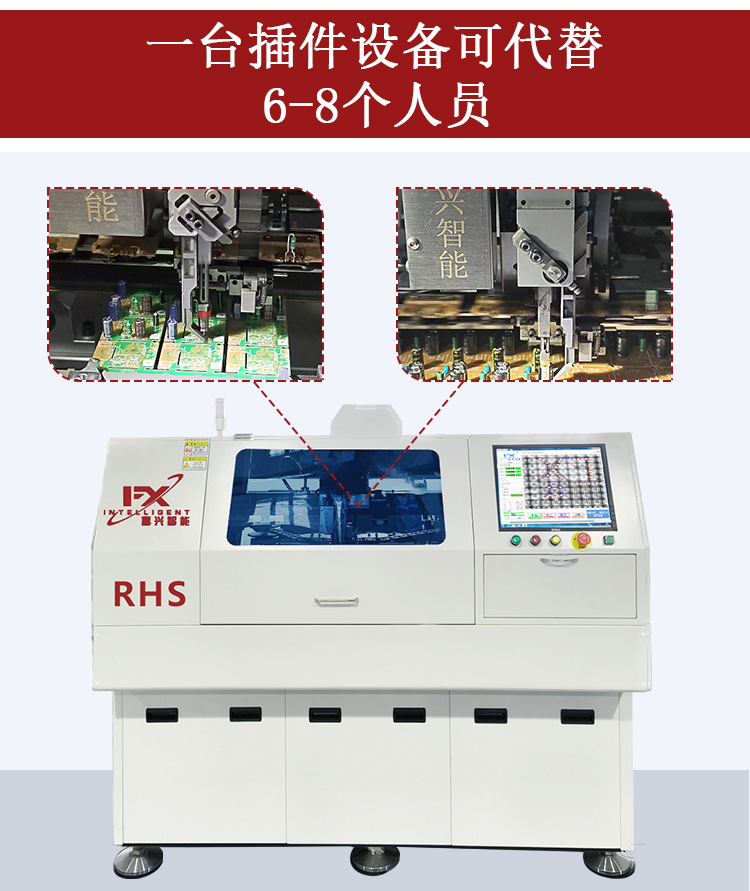

RHS（高速機）

理論速度

Theoretical speed

0.16秒/點 ?0.16sec/pcs

插入方向

Insertion angle

標準：-90°~+90°，360°可選，增量為1° ?
Standard: -90 °~+90 °, 360 ° optional, in increments of 1 °

元件種類

Components style

電容器、晶體管、三極管、LED燈、按鍵開關、電阻、連接器、彈簧 、電位器、保險絲座、熔斷絲等立式編帶封裝料,紙帶孔距12.7/15.0mm
Vertical tape packaging materials such as capacitors, transistors, LED lights, key switches, resistors, connectors, springs, potentiometers, fuse holders, fuse links, etc., with hole spacing of 12.7mm/15.0mm

元件規格

Components specifications

最大高度為23mm，最大直徑為13mm(可定制） ?
Maximum height is 23mm, maximum diameter is 13mm (customizable)

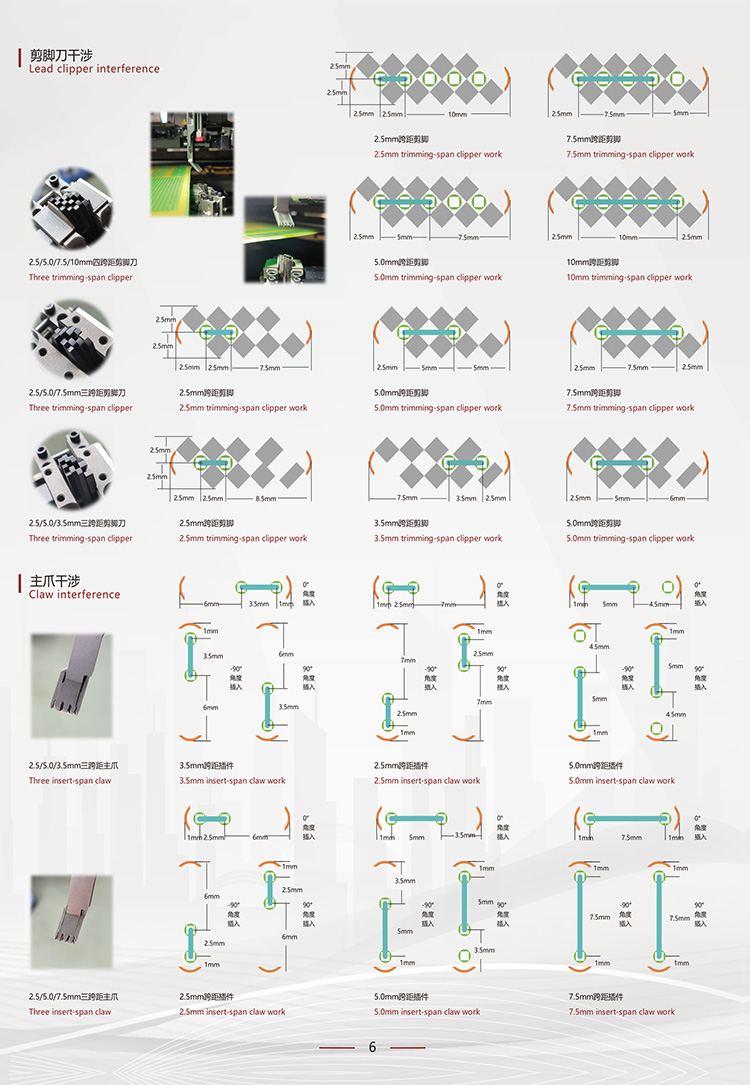

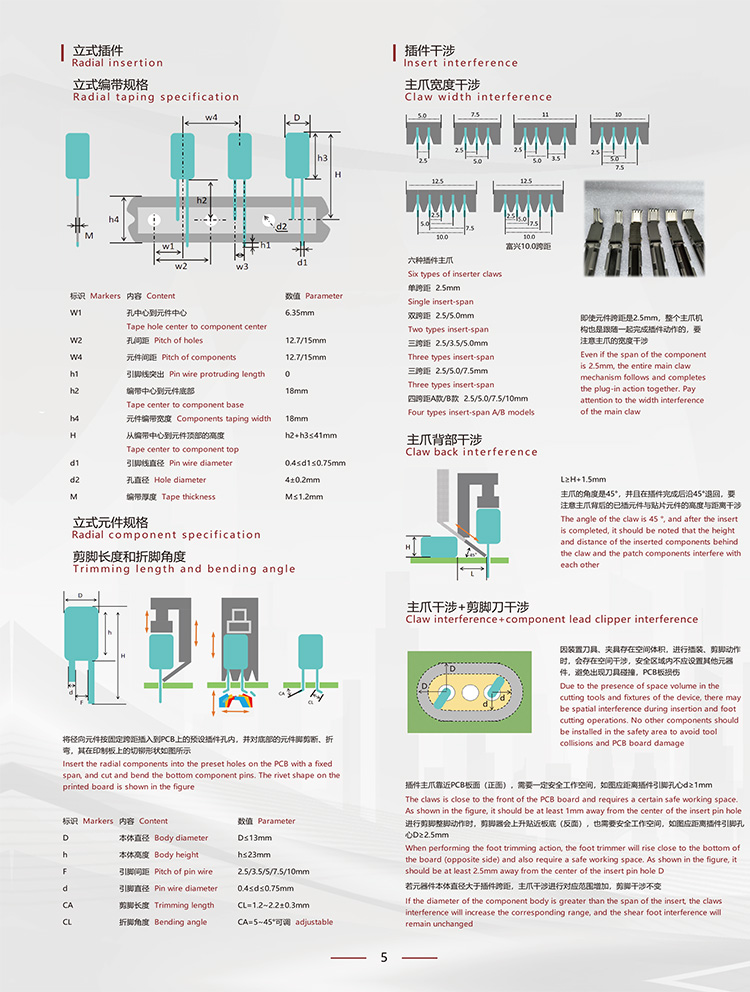

引線跨距

Lead span

雙間距2.5/ 3.5/5.0/7.5/10.0mm(可選配） ?
Double spacing 2.5/3.5/ 5.0/7.5/10.0mm（optional）

元件引線剪角長度

Component lead trimming length

1.2~2.2mm(可調) ?adjustable

元件引線彎角角度

Component lead bending angle

5-45°(可調) ?adjustable

基板尺寸

Substrate size

50*50mm~400*280mm

基板厚度

Substrate thickness

0.79~2.36mm (標準：1.6mm） ?
0.79-2.36mm(Standard: 1.6mm)

線路板輸送方式

Circuit board transportation mode

全自動：左→右（標準）或右→左（選配） ?
Fully automatic: left right (standard) or right left (optional)

基板傳送高度

Substrate conveying height

900±20mm

基板傳送速度

Substrate transfer speed

3 sec/pcs

PCB上下元件可通過高度

Components pass through height on PCB

上23mm/下8mm ?
23mm above/8mm below

驅動系統

Driving system

AC伺服,AC馬達 ?AC servo, AC motors

孔位校正方式

Hole position offset method

CCD影像視覺系統,多點MARK視覺校正 ?
CCD Image visual systems, multi-point MARK visual correction

底座驅動方式

Base drive mode

伺服電機+精密凸輪 ?Servo motor+precision cam

CTA送料方式

CTA feeding method

伺服電機??Servo motor

編程方式

Programming method

離線/在線（快速掃描編程功能） ?
Offline/Online (Quick scan programming function)

數據輸入方式

Data input methods

USB接口輸入(EXCEL文檔格式) ?
USB input (EXCEL document-format)

不良PCB板識別

Identification of defective PCB board

具有不良PCB板自動識別功能 ?
Automatic recognition function for defective PCB boards

防漏件系統

Leak proof component system

自動識別補料 ?
Automatic identification of replenishment materials

控制系統

Control system

Windows操作系統中英文界面、視窗平臺、液晶顯示 ??
Windows operating system, Chinese&English interface, platform, LCD display

MES系統

MES system

支持MES接口（可選配） ?
Supporting MES interface（ optional）

使用電源/功率

Power requirement

220V,AC（單相）50/60HZ ，1.6KW ??Single phase

使用氣壓/用氣量

Use air pressure/gas

0.6MPA/0.3立方米/分鐘 ?0.6 mpa / 0.3 m3/ min

主機尺寸

Main machine size

L1760mm×W1780mm×H1785mm(12站）12 feeders

?

?

L2518mm×W1782mm×H1785mm(20站）20 feeders

料站尺寸

Feeder station size

無分體料站 ?Without split feeder station

機器重量

Machine weight

含12站位約1500KG ?
Approximately 1500kg（with 12 feeders）
